眾所周知，余熱鍋爐中受熱面組件指的是省煤器、蒸發器和過熱器，分別組成四個組件，其結構型式大體上是沒啥差別。只有管子直徑及有關尺寸略有不問，各組件由管組、集箱、框架和墻板組成。下面咱們就逐個認識一下吧：

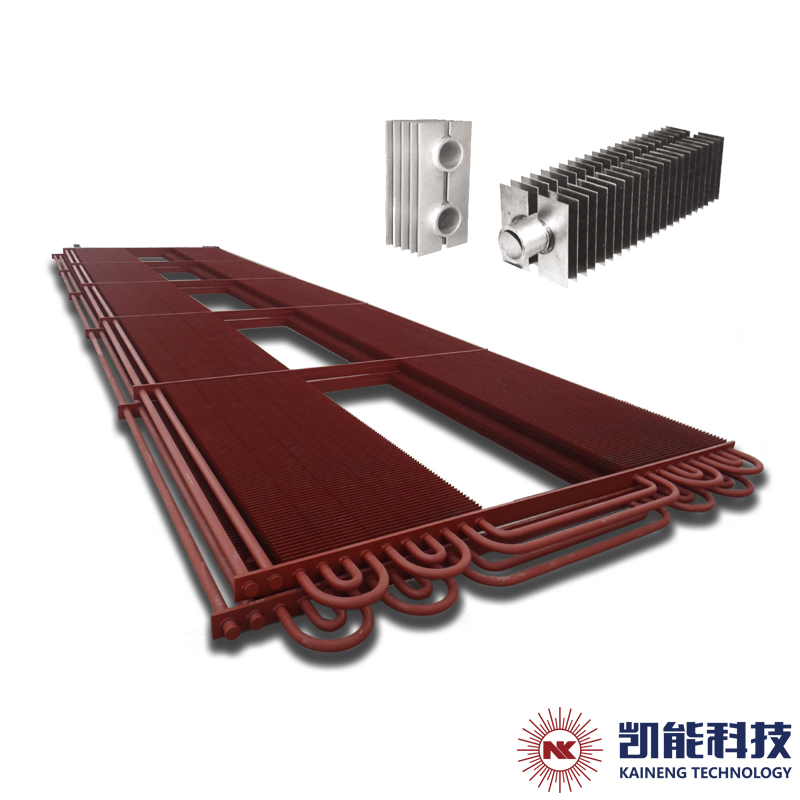

  首先是管組，基本上每個受熱面組件的管組都是幾十根管子組成，管子是焊接了翅片或鋼針的水平蛇行管，片與管外壁結合緊密，保證傳熱效果好。其次是框架，它能夠承受管組的重量。接著是墻板，將眾多管組匯總到一起。最后是集箱，在整個管組和框架裝配好后，才開始安裝集箱，先后順序保證了安裝的便捷性。

  受熱面的特別之處體現于何處呢？組成的水平蛇行管的兩端可以自由伸長，全部彎頭都布置在高溫?zé)煹酪酝猓砻髁撕缚p不和高溫?zé)煔饨佑|，這種受熱面結構對快速起動有利。所以余熱鍋爐能夠隨著燃氣輪機快速起動。受熱面的管子采用翅片或鋼針焊接，可以增加傳熱量，反過來說，在傳熱量相同的情況下，可以減小受熱面，使余熱鍋爐體積小，布置緊湊。
