鍋爐燃料燃燒后會產生大量的煙氣。煙氣從爐膛出來后所流經過的通道被稱為煙道，將余熱鍋爐布置在煙道中對余熱可以進行回收利用。旁通煙道是余熱利用設備接入煙氣、或設備檢修時改變煙氣流向等所采用的常見形式，現有技術中大多采用外旁通煙道，通過電動或手動三通閥控制鍋爐煙道與旁通煙道的切換，導致余熱鍋爐或余熱利用系統結構布置浪費空間，生產成本高；也容易在煙道內部產生積灰、堵灰等問題，增加煙氣阻力和降低吸熱效率。

  青島凱能依據多年煙氣余熱回收利用設備制造經驗，設計研發出一種新型內置式煙氣旁通及切換裝置。該新型裝置采用在余熱鍋爐中設置旁通煙道，用電動執行機構帶動連桿機構通過齒輪傳動帶動翻板工作，使煙氣在鍋爐煙道與旁通煙道間切換；整體結構緊湊、操作方便，通過兩套翻板組件往相反方向翻轉來實現切換動作。該內置旁通煙道中設置有中間隔板，中間隔板一方面用于和密封框、翻板配合提高煙道的密封性，避免產生煙氣泄露；另一方面可作為2根翻板組件的安裝支架，并可以在隔板下方設置限位板，保證翻板向下旋轉位置的精確性和可靠性。

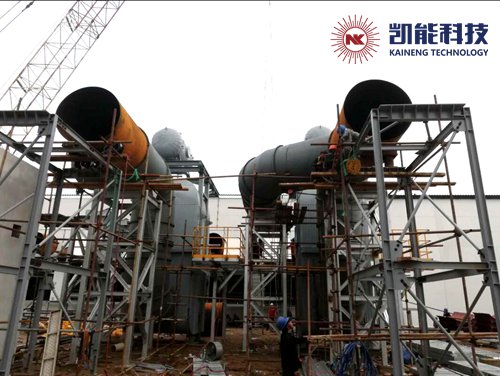

  該新型裝置已應用于公司參研的IEUS項目，并為項目的試驗指標完成起到了重要的作用。
